产品概述 |
━ Product featuresv1 ━
|
TN02静止扭矩变送器是根据各种材料扭转试验机的运转特点专门研发的一款静止型扭距传感器。它采用石英微熔技术,有效的改善了传统胶贴工艺带来的温漂\蠕变\零点漂移等一系列问题;石英为半导体元件无p-n漂移;应变敏感电桥微熔在石英晶体上,石英晶体熔焊在高弹性合金钢弹性轴上;变送放大模拟量输出。性能稳定、精度高、寿命长,广泛应用于各种材料试验机。
01 扭矩测量范围宽(0~100kN.m); |
02 测量精度高、稳定性好、可靠性高; |
03 体积小、重量轻、外形美观; |
04 抗浪涌电压、抗射频干扰; |
05 通用连接方式,稳定性高,维护方便。 |
技术参数
|
━ Technical parameters ━ |
型号 | TN02 |
量程 | 0.1-100KN.m(可选) |
蠕变 | ±0.1%F.S |
非线性 | ±0.01%F.S
|
滞后 | ±0.01%F.S |
重复性 | ±0.01%F.S |
灵敏度温漂 | ≤0.002%F.S/℃
|
零点温漂 | ≤0.002%F.S/℃ |
工作温度范围 | -10℃~+70℃
|
温度补偿范围 | -10℃~+40℃
|
安全载荷 | 150%F.S |
绝缘阻抗 | ≥5000 MΩ(50VDC) |
变送器供电 | 24VDC±15VDC |
变送输出 | 4-20mA,0-±10VDC,1-5VDC |
防护等级 | IP50 |
导线颜色
| 红Red(+E)绿Green(-E) 黄Yellow(+S)白 White(-S) |

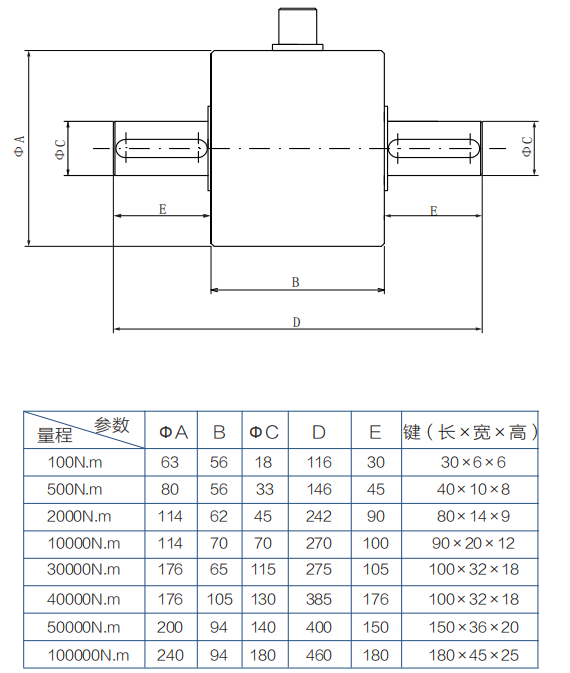

外形尺寸 |
━ Overall dimension ━
|
![](/uploads/20221123/d24b9f2ac2cfcd592e654be857da6855.png)
