TN03静止法兰扭矩变送器

产品优势
  • ◆ 扭矩测量范围宽(0~20kN.m);

    ◆ 测量精度高、稳定性好、可靠性高;

    ◆ 体积小、重量轻、外形美观;

    ◆ 抗浪涌电压、抗射频干扰。

    ✉ 文档下载:点击下载
在线咨询 400-801-8633

产品概述
 Product featuresv1

       TN03静止法兰扭矩变送器采用超短结构双法兰安装形式,结构稳定,同轴性好,抗过载能力强。在扭力的作用下,测量轴产生微形应变,该形变使电桥输出发生变化,变化的幅值与被测扭矩成比例。 电桥电路将电桥的失衡信号,转换为电压信号输出。该产品主要应用于大型数控设备的过程测量。

产品特点
━ Product features

 01 扭矩测量范围宽(0~20kN.m);
 02 测量精度高、稳定性好、可靠性高;
 03 体积小、重量轻、外形美观;
 04 抗浪涌电压、抗射频干扰;
 05 直接过程安装,便于安装维护。


技术参数

━ Technical parameters

型号   TN03
量程  10-2000N.m(可选)
蠕变  ±0.1%F.S
非线性  ±0.01%F.S
滞后  ±0.01%F.S
重复性  ±0.01%F.S
灵敏度温漂  ≤0.002%F.S/℃
零点温漂  ≤0.002%F.S/℃
工作温度范围  -10℃~+70℃
温度补偿范围  -10℃~+40℃
安全载荷  150%F.S
绝缘阻抗  ≥5000 MΩ(50VDC)
变送器供电  24VDC±15VDC
变送输出  4-20mA,0-±10VDC,1-5VDC
防护等级  IP50
导线颜色
  红Red(+E)绿Green(-E) 黄Yellow(+S)白 White(-S)

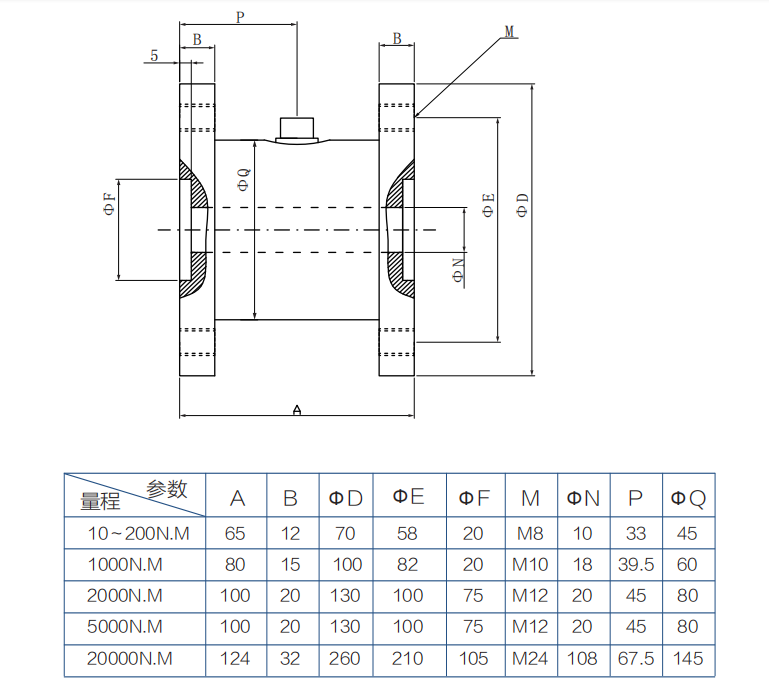

外形尺寸
━ Overall dimension
