| 产品概述 |
━ Product featuresv1 ━
|
TN05标准旋转型扭矩传感器芯体采用石英薄膜微熔技术，扭矩旋转测量使用无线技术，非接触传递信号，传感器使用寿命长、精度高，可连续测量正反扭矩，扭矩测量不受转速变化的影响；专用于电机性能测量及各种减速机、缓速器、力矩器等扭矩性能测量，标准4～20mA或1～5V信号输出。
| 01 扭矩测量范围宽（0～500N.m）； |
| 02 测量精度高、稳定性好、可靠性高； |
| 03 体积小、重量轻、外形美观； |
| 04 抗浪涌电压、抗射频干扰； |
技术参数
|
━ Technical parameters ━ |
| 型号 | TN05 |
| 量程 | 0-100KN.m（可选） |
| 转速范围 | 0-3000R/MIN 0-6000R/MIN 0-8000R/MIN |
| 蠕变 | ±0.1%F.S |
| 非线性 | ±0.01%F.S
|
| 滞后 | ±0.01%F.S |
| 重复性 | ±0.01%F.S |
| 灵敏度温漂 | ≤0.002%F.S/℃
|
| 零点温漂 | ≤0.002%F.S/℃ |
| 工作温度范围 | -10℃～+70℃
|
| 温度补偿范围 | -10℃～+40℃
|
| 安全载荷 | 150%F.S |
| 绝缘阻抗 | ≥5000 MΩ（50VDC） |
| 变送器供电 | 24VDC±15VDC |
| 变送输出 | 4-20mA,0-±10VDC,1-5VDC |
| 防护等级 | IP50 |
导线颜色
| 红Red(+E）绿Green(-E） 黄Yellow(+S)白 White（-S） |

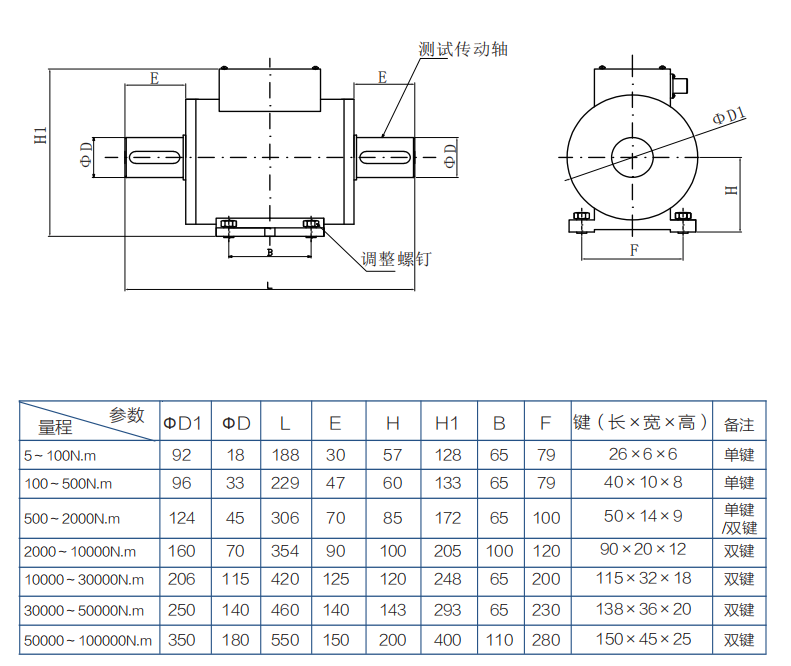

| 外形尺寸 |
━ Overall dimension ━
|
