产品概述 |
━ Product featuresv1 ━
|
TL07悬臂梁式传感器弹性体采用剪切或弯曲悬臂梁结构,一端固定,另一端受力,外形高度低,结构强度高,可用于各种拉伸力和压缩力的承载和测量。具有防尘密封、量程范围广,精度高性能稳定可靠,安装使用方便等特点。
适用于电子秤,衡器等各种测力、称重的工业自动化测量控制系统。
01 弯曲悬臂梁式; |
02 优质不锈钢材质; |
03 全密封焊接; |
04 高精度,高稳定性; |
05 安装简便、快速; |
06 高保护等级; |
07 可应用于恶劣工业环境; |
08 适用于灌装秤、皮带秤和配料秤等。 |
技术参数
|
━ Technical parameters ━ |
型号 | TL07 |
量程 | 0.2-20Kg(可选) |
输出灵敏度 | 2.0±0.005Mv/V |
零点平衡 | ±1%F.S
|
蠕变 | ±0.02%F.S |
非线性 | ±0.02%F.S
|
滞后 | ±0.02%F.S |
重复性 | ±0.02%F.S |
灵敏度温漂 | ≤0.002%F.S/℃
|
零点温漂 | ≤0.002%F.S/℃ |
工作温度范围 | -10℃~+70℃
|
温度补偿范围 | -10℃~+40℃
|
安全载荷 | 150%F.S |
输入阻抗 | 405Ω±20 Ω |
输出阻抗 | 350Ω±3 Ω
|
绝缘阻抗 | ≥5000 MΩ(50VDC) |
推荐激励电压 | 5~12VDC |
防护等级 | IP66 |
导线颜色
| 红Red(+E)绿Green(-E) 黄Yellow(+S)白 White(-S) |

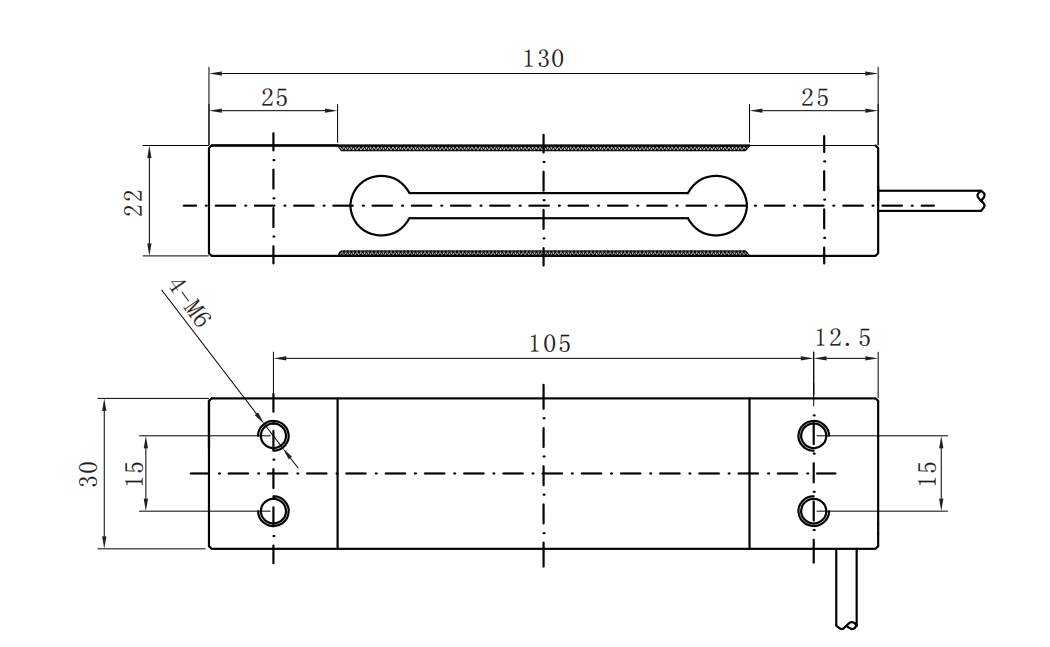

外形尺寸 |
━ Overall dimension ━
|
![](/uploads/20221123/985ebe10eae9e7e25595dcaf180ae51a.png)
