产品概述 |
━ Product featuresv1 ━
|
TF04轮辐式拉压力传感器采用轮辐式弹性体结构,具有低外形、抗偏载、强度好、精度高。安装方便,拉压输出对称性好等特点。广泛应用与工业系统中的力的测量和轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统。
01 轮辐式传感器 |
02 优质合金钢材质 |
03 高精度,高稳定性 |
04 安装简便、快速 |
05 表层镀镍防腐处理 |
06 适用于试验机、测力计等
|
技术参数
|
━ Technical parameters ━ |
型号 | TF04 |
量程 | 0.2-100T(可选) |
输出灵敏度 | 2.0±0.005Mv/V |
零点平衡 | ±1%F.S
|
蠕变 | ±0.02%F.S |
非线性 | ±0.02%F.S
|
滞后 | ±0.02%F.S |
重复性 | ±0.02%F.S |
灵敏度温漂 | ≤0.002%F.S/℃
|
零点温漂 | ≤0.002%F.S/℃ |
工作温度范围 | -10℃~+70℃
|
温度补偿范围 | -10℃~+40℃
|
安全载荷 | 150%F.S |
输入阻抗 | 405Ω±20 Ω |
输出阻抗 | 350Ω±3 Ω
|
绝缘阻抗 | ≥5000 MΩ(50VDC) |
推荐激励电压 | 5~12VDC |
防护等级 | IP66 |
导线颜色
| 红Red(+E)绿Green(-E) 黄Yellow(+S)白 White(-S) |

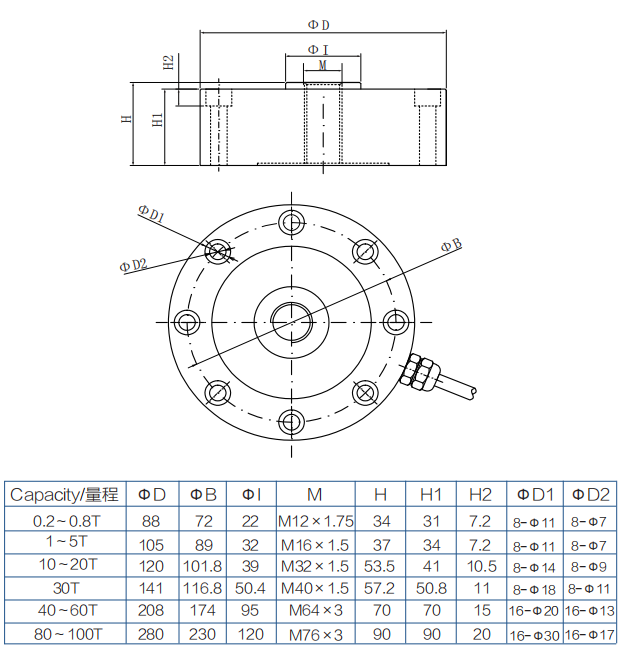

外形尺寸 |
━ Overall dimension ━
|
![](/uploads/20221123/de62c70392b4700da9ca6cac9fb42820.png)
