产品概述 |
━ Product featuresv1 ━
|
TF02小型轮辐式荷重传感器采用轮辐式弹性体结构,利用剪切式应力原理,具有低外形、抗偏载、精度高、强度好等特点。适用于多种载荷力的测试。
01 优质合金钢材质 |
02 高精度,高稳定性; |
03 小尺寸,低外形; |
04 安装简便、快速; |
05 表层镀镍防腐处理; |
技术参数
|
━ Technical parameters ━ |
型号 | TF02 |
量程 | 0.5-10T(可选) |
输出灵敏度 | 1.0±0.005Mv/V |
零点平衡 | ±1%F.S
|
蠕变 | ±0.05%F.S |
非线性 | ±0.05%F.S
|
滞后 | ±0.05%F.S |
重复性 | ±0.05%F.S |
灵敏度温漂 | ≤0.002%F.S/℃
|
零点温漂 | ≤0.002%F.S/℃ |
工作温度范围 | -10℃~+70℃
|
温度补偿范围 | -10℃~+40℃
|
安全载荷 | 150%F.S |
输入阻抗 | 405Ω±20 Ω |
输出阻抗 | 350Ω±3 Ω
|
绝缘阻抗 | ≥5000 MΩ(50VDC) |
推荐激励电压 | 5~12VDC |
防护等级 | IP66 |
导线颜色
| 红Red(+E)绿Green(-E) 黄Yellow(+S)白 White(-S) |

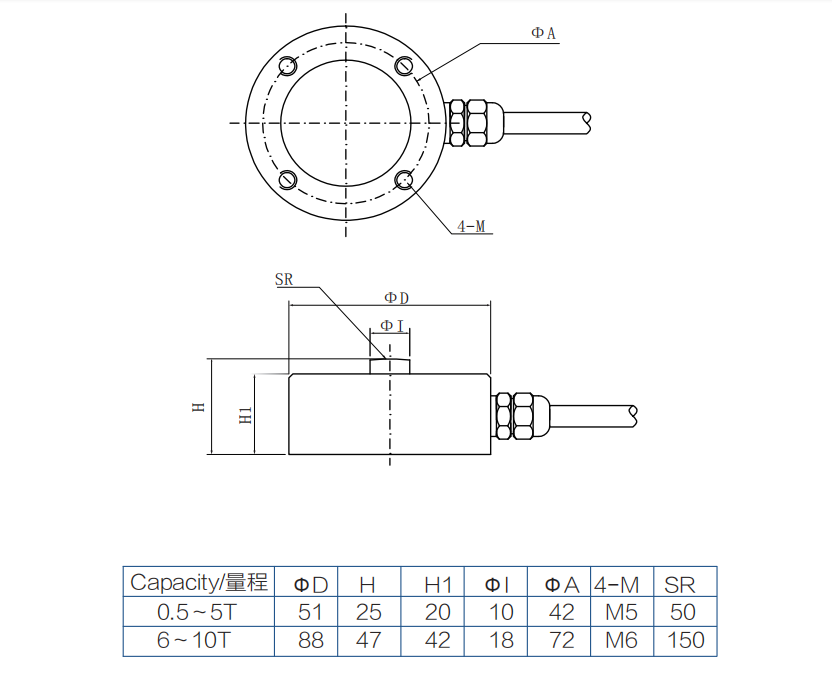

外形尺寸 |
━ Overall dimension ━
|
![](/uploads/20221123/5c8ebe9e726c28fcbf02880eede9a92b.png)
